如图：
这样改法能省电吗？其实这样改法破坏了CPU的一些安全保护和功能，并没有达到省电的效果啊，
如真能省电，还望你详细说明一下如何省电，谢谢
你开网吧吗？ 你的机器多吗？ 假设你有80台以上的机器 你每月电费是多少？
这样修改后 你每月至少能节省300-500（0.60以上/度） 不能 我请你吃饭。
一楼的老大，能说详细点吗？
您画的那个电路图好象是原理图，不知道为什么，不能公开细节吗？
看样子，大概是控制消磁线圈，在网吧里客户喜欢重启，每次重新启动显示器都会执行消磁动作，因而浪费电力。我说的对吗？
看您的图纸，那个CPU应该是显示器里的吧。改成手动消磁确实好啊。
我说的对吗？老大。
呵呵~~ 是的 CPU 是显示器里的 这个电路是一般常见显示器的消磁线路。可能个别品牌的显示器有出入 但是原理都是这样的
其实不需要详细的资料 只要找到相关的元件即可。我给你说几个参数好了

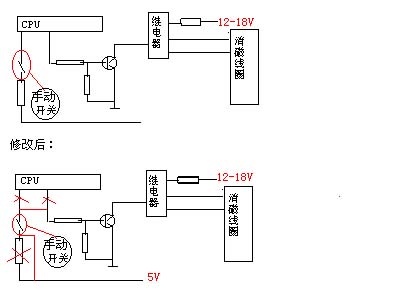

继电器的左边哪个黑色的圆圈是三极管。原电路中就有 不用动，在三极管的基极可以串入4.7-5.6K的电阻 直接接入5V 供电 然后串接开关。 把CPU的控制端和指令输入端切断这对CPU 不会造成任何不利的作用。红色的“叉”代表切断 红色的连接线是改动的地方。
一般情况下 显示器旋转不要超过90度 或者 开机时间 不超过24小时 一般是不会有剩磁的。大部分时间不需要消磁。但是我们的显示器不是智能的 每次开机 甚至重新启动主机 都会对显示器消磁。我测过 开机瞬间 消磁电流 17“显示器一般都会超过1.5A以上 这样改过以后 我们只要在需要的时候 消磁即可 平时不用消磁。
另外告诉你一个更简单的办法 直接拔掉消磁线圈，在外部买一个消磁棒 也可以 不过有个别显示器使用的是辅助加热式的消磁电阻 这样做的效果 不如上面的办法。
显示器的电路还是懂一点的，以前还修过几个月的显示器，后来因为健康问题没有做了，因为现在电子维修行业利润不怎么样，几年前还可以，那时显示器还比较贵，坏了还愿意出个百把块来修，现在，坏了就扔。
至于老大说的详细资料，看一下显示器的电路图就可以了，大部分CRT显示器的消磁电路都差不多，消磁线圈，PTC，继电器，最简单不过。确实，没有必要没次开机都执行消磁动作。
二楼的老兄没弄明白，以为是主机里的CPU来着，可能是DIY多了，大部分DIY对显示器的介绍都很少，实际上，显示器也有CPU，严格来说是单片机，完成显示器的控制，相关设置的修改和参数保存（这个与操作系统的设置是不同的，当然操作系统里也可以修改，某些高级的显示器，通过操作系统中安装显示器的工具软件就可以调节很多参数）。
这样修改，不单省电，而且可以减少开机时的电流冲击，在网吧里经常可以看到这样的现象，旁边的机器开机，自己的显示器图象一晃，有干扰。如果同时开机的机器太多，而稳压器不是太好的还可能过载而跳闸。
消磁元件
PTC消磁元件是利用其电流-时间特性进行工作的。串接入消磁电路后，由于PTC元件初始电阻很小，消磁线圈中通过的初始电流较大，使线圈产生一个强大的交变磁场。PTC 消磁元件因自身发热，电阻随之上升，电路中的电流会被逐渐衰减，使线圈中的交变磁场也随之减弱，从而达到消磁目的。 此系列产品运用于彩色电视、电子计算机及其他CRT的消磁电路。
按这个原理好象不能达到省电效果吧？就算电脑重启，消磁电路也不可能重新工作的，因为PTC元件并没有冷却而不会起很大的作用的，真正省电的是要完全关闭显示器的电源才是最根本且彻底的，因为许多顾客退了会员就走了，就算电脑关闭，但显示器还处于待机状态，耗电量还需10W左右，不过这得看你的是何品牌，以好福17寸来说，开机100W，待机10W，关机0W，如果80台机，会员退机后走人，显示器还处于待机状态，消耗10W，如果关机不彻底，主机电源灯还在亮，这就再多耗电了，。。。。。
大家看看第一段，就明白在显示器的工作状态中，由于PTC有一定温度而使消磁电路的电流减小，本身就省了电了，其实这样断开CPU的输出点而接在启动点上，对于消磁电路，原理是一样的，如果采用PTC元件消磁而制作的显示器，这样改法是多此一举，大家再留意看看顶楼朋友的图，CPU输出点是控制继电器的电流，只要继电器通电而吸合，就输出两路220V电，一路过整流变压成直流，一路过消磁，你们知道为什么非要从CPU电路输出呢？因为CPU有验测电压电路是否正常稳定，检测X射线是否超标，万一某种原因使得电压升高，为了避免进一步破坏其它电路，CPU通过判断电路认为有问题，就不输出5V电给三极管，从而继电器失电，达到220V不能通过整流电路的目的，使得显示器不工作，而保护了显示器的进一步破坏，。。。。。所以我想说的是千万不能这样改，如果真要去掉自动消磁电路而使用手工消磁的话，只要断开消磁电路就行，这只是我的看法，有错误之处请各位指正
再者，如果用手工消磁的话，那就惨了，天天都得去消磁，这不就增加了维护量了吗，80台机也够累的吧？！
所以想省电，问题不是在消磁电路上，真正在于：
1，工作机会员下机主机关机得彻底，这样的话，操作系统的关机功能一定要起作用，顾客不会去留意电脑的电源是否真正关闭（是指POWER电源指示灯熄灭）就走人
2，显示器随着主机关闭而彻底断电，（这个很难，一般的显示器是主机关闭，显示器就进入了待机状态）
3，全机断电，就连主机也完全断电，（完全物理断电，这个也很难，因为现在的电脑都是软开机的，因为是ATX电源，不是AT电源）
解决方案：
以上三种，第一种大家都知道，可以安装关机补丁，
第二种是省电的关建，下面再讨论
第三种会给网吧管理造成负担，我目前还没想出办法来
现在说说第二种，我们要让主机关闭，连显示器也关闭，不进入待机状态，以前的AT电源就好说，因为显示器电源是插在主机的AT电源上的，关机计算机就连显示器电源也切断了，如果ATX电源呢？这就麻烦了，因为只要显卡不输出信号，显示器就自动进入待机状态，如果拔掉显卡连线，有些显示器还会显出字符呢，
所以，我们可以利用电视机的交流关机原理，去改造显示器，做一个主机电源指示灯检测器，只要主机通电，电源指示灯亮，从而控制继电器通电吸合而向显示器输出220V电压，显示器开始工作，如果会员下机，关闭电脑，电源指示灯灭，继电器掉电，而断开显示器的220V电压，不让显示器有待机的机会，彻底断电达到省电效果，
其实理论与实际是差别很大的，原理是这样，但是对于改造者来说，就是个麻烦事了，所以我强烈要求主机电源生产商，电源后面的插头实现主机关机/主板待机/而显示器交流关机（也就是电源后面的插头交流断电）的效果，我好怀念以前的AT电源时代（只需按一下主机开关就关掉了主板电源和显示器电源）。。。。。。
楼上的老大，一楼那位的意思是装个手动开关去控制消磁电路，并没有控制整个显示器的电源，再者，现在显示器的电源一般都是双电源设计，一个辅助电源，功耗很小（就是待机的那10W），提供给显示器的单片机工作，主电路一般是停止工作的。这些电路没有必要去更改。
不知道我有没有看懂你的帖子，意思是否对？
回 形影不离
你的资料很全面 但是你理解错误
1 X射线的保护 控制的不是这里.
2 PTC元件的工作原理 你非常明白 但在具体线路上 你还理解的不够.或者说 你还没有彻底看清 显示器消磁电路的设计
3 我已经说了 显示器旋转不要超过90度（主要是地磁的影响） 或者 开机时间 不超过24小时 一般是不会有剩磁的。也就是说一般我们不用消磁。
4 关于你说的AT电源的问题 这个线路我已经设计完毕 只是没有找到合适的厂家生产，在ATX 电源上 实现 全自动关机 包括显示器电源 只需增加5元左右的成本。在配合这个消磁电路那么就更省电了。如果你有合适的厂家介绍 那么就感谢了。
“我好怀念以前的AT电源时代（只需按一下主机开关就关掉了主板电源和显示器电源）。。。。。。” 用你这个办法会损伤硬盘的…
显示器 消磁电路 大部分的生产厂家 考虑的用户是24小时甚至更长时间不关机的，所以在设计消磁电路的时候 使用了CPU 控制 那么是怎样控制的呢
主电源打开后CPU 加电 控制继电器吸合 给消磁电路共电 这个时候 有一个时间延迟 （这个时间 大约是PTC 元件达到最高阻值状态的时间） 然后断开 这时PTC元件失去电压 温度逐步下降 阻止也随之下降 等待下次消磁动作 根本不需要关闭显示器等待。这是市场上常见的显示器设计 不同于电视机。
如果主机进入待机状态 这时CPU的不到 视频信号的“同步头” 那么CPU 就会判断主机没有开机 或者待机 然后自动切断 显示器的主共电 ，显示器进入省电模式，但是这个时候 显示器的CPU 仍然工作在监控状态。 （这里需要说明的是 很多显示器没有省电模式） 当主机开机 或者从待机状态唤醒后 输出视频信号 显示器CPU 判断 主机运行，这时CPU 会输出指令 让消磁电路动作 进行消磁 （其实这个时候完全没有必要）同时打开主共电电源。
因此大部分的显示器的消磁电路 不是始终处于加电状态的 也就是说PTC 元件大部分时间是处在低阻状态 等待消磁动作的
PTC 元件 既是热敏电阻又是压敏电阻.
能不能这样：
从主机电源引一个12V的电源出来，接入一个继电器，这个继电器控制着显示器的电源，于是，只要一开主机，电源输出12V电源，继电器吸合，显示器供电，使用…关机，电源不再输出电力，继电器断开，显示器断电…
这样的做法 不能切断主机电源，主机在关闭的时候 电源部分仍然工作 （只是功耗小了）
我们的目的是 没有人上机 主机电源也要切断，安全又省电。设计要简单 成本要低，改造要容易。
――――――唯一缺陷 这样远程开机是不可能了 。
呵，我支持这种方案，关建就是要关机后还要切断显示器的省电模式，也就是待机模式，要知道这种模式对于单台电脑是无所谓，但如果象楼上朋友说的80台机呢？这可是不小的数目了，如果电源能遗传AT的优点，又能发挥ATX的优势，那就最好了，象流浪朋友说的，成本只需要几元而已，
对于消磁电路，它是没有一直的通电的，因为显示器的菜单有一项是消磁项，如果一直是通电，那又如何能发挥菜单里那项消磁的功能呢？有些显示器就算是关闭电源马上再开电源也不会使消磁电路重新工作的，因为它里面有延时效应的，只有过了一段时间开显示器，消磁电路才会工作的，在这里我想说的是，如果把自动改成了手工的话，对于80台机的网吧，加重了你的电脑维护量了，顾客对于变色的显示器是很少出声的，一般是下了会员再开别台机，对于会员，没上到一分钟以上是不计费的，这里是个机器损耗过程和耗电过程啊，而且他还对外说你的显示器有问题呢，有点得不偿失啊，再说你还要手工去消磁呢，对于有些网吧，不仅有地磁干扰，买的音箱也不是内磁的，还放在显示器两边，耳塞有带磁性的，也对显示器有磁化作用，如果这样组合成80台机，看到这个数字就有点累的感觉了
现在我的电脑就改了电源插头的220V电源，只要电源通电，通电进入继电器，吸合后供电去显示器，显示器工作，。。。。
会员下机关闭主机，他是不会用手去按显示器的开关的，所以改过之后有如AT电源那样，连显示器的主电源全关闭了，只有主板在待机，此时也可以远程启动电脑。。。
但是，如果对于浪涌冲击和雷击干扰，就不能很好的保护主板和更进一步的省电了，我有三块主板莫明其妙的坏了，可能与此有关。。。。
其实任何事物都在遵循着守衡定律，要尽最大限度的省电，手工维护量就增大了，如要全自动工作，耗电量也就上升了。。。。最好维持在两者之间
好久没有打过这么多字了，哈哈，我太喜欢这样的讨论方式，我突然发觉我的打字水平提高了。。。。。
好吧 我们来看看工作量增大了多少 自今日起（5月26日） 我拔掉所有显示器消磁线圈 暂时不更改线路 等到第一台机器需要消磁时 我再来顶…
至于能省多少电 要等几个月以后平均起来再和以前的比 就知道了
==========================================
如果想把主板电源也彻底关掉，那也可以这样做：

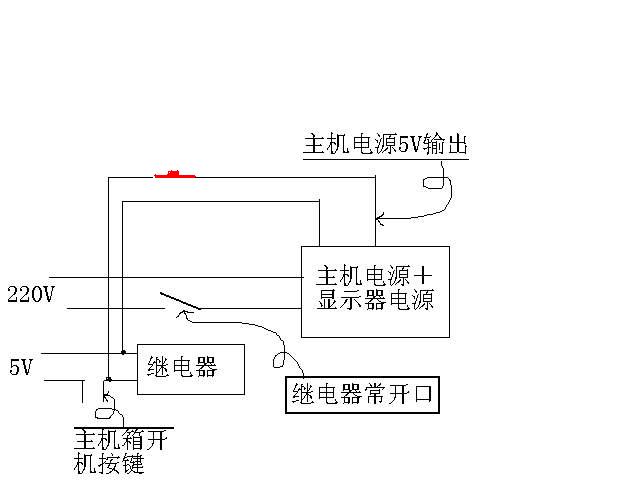

由网吧提供统一的5V直流低压电源，送到继电器，并由主机箱电源按钮控制继电器的闭合，同时，继电器的常开口接电源插座或主机电源及显示器电源，同时，由主机电源接出一个5V的直流电源并联到继电器，如图。这样，当按下开机按钮，继电器吸合，主机供电，主机电源输出5V电源到继电器，保持继电器吸合，这时松开主机开机按钮，继电器自锁，于是电脑正常使用，如果要关机，主机电源不再输出电源，继电器断开，电源断电。
－－－－－－－－－－－－－－－
有一个大BUG，那就是这样改造后，不能按主机箱上的关机键关机了，不过，可以再稍微改造一下，也就是说，再加个关机按键，就可以解决这个问题了，如图中红色部分。当按下红色按键，主机电源输出到继电器的电路被切断，继电器断开，主机也就关闭了，但这样，可能要改造主机箱，较麻烦。
这样啊，我有个想法，不过成本要高点。
改造每个电源插座，在里面装个遥控芯片，通过电网传送遥控信号，由一台机器控制，控制每个电源插座的电源开关，这样不更好？不要改造电脑啦。
这样成本比较高，适于动手能力好的兄弟使用，估计要没个插座加20元，主控电脑要加那么一些电路，再编个控制软件（很容易的）
这个方法适用与DIY，不可能商业化的，没市场。
兄弟们，我对你们的理论水平是很佩服的。流浪兄的办法很好，就是改ATX的那个办法。
不过，世界上还有很多办法是更绝的办法。比兄弟们的办法好过N倍。比如某厂一网吧，给电工一点甜头，从厂里拉了根线出来，一分电费不要，上网用的家庭宽带，80元包月。这个是不是更省？？？
当然了，我们作不到这样了，但总有类似的办法， 并且合法的。 大家以为然否？嘿嘿嘿
兄弟们的想法很好 但实现大多不容易,成本有的高 有的改造麻烦.还有更好的办法实现.
一个开关(替代主机电源开关） 一个继电器 一个电容 一个二极管 即可(不会超过5.00)
还不如这样，把变压器集成入机箱里。。。。或者采用阻容降压，降低成本。。。不知道可行不？请高手们指教
